為什么灌膠和對膠要求怎樣？

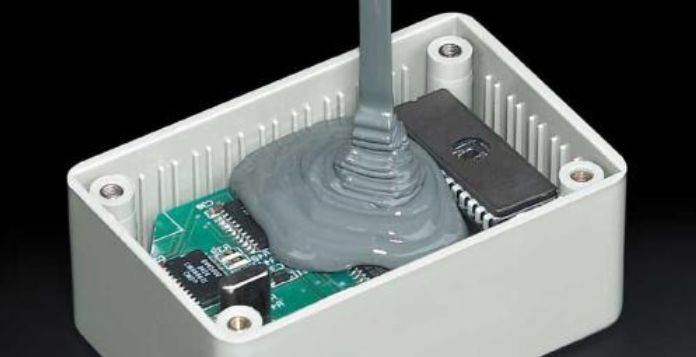

這說(shuō)起來(lái)簡(jiǎn)單，有可能是客人要求灌膠，有可能是看到別人在灌膠也在找膠灌?？隙ǖ恼f(shuō)，對灌封膠主要有這幾大目的和要求：
1、防水性，灌封膠將整個(gè)產(chǎn)品電氣部份嚴密的包裹起來(lái)，與外界完全隔絕；什么水、水氣、酸堿鹽都挨不到電路元件，就能提高防水防潮防腐蝕能力。所以你選的膠要流動(dòng)性好，流動(dòng)性不好怎么能深層滲透完全密封呢；再就是粘結力也要具備，不然灌封后長(cháng)時(shí)間冷熱交替與元件分離了也沒(méi)啥用，產(chǎn)品壽命性能也受影響。
2、導熱性，電源屬功率性產(chǎn)品，就是轉換、控制、向外輸出能量。產(chǎn)品工作就要發(fā)熱，象開(kāi)關(guān)管、變壓器、電解電容、電感等哪個(gè)不是發(fā)熱器件且都是怕熱器件。怎么辦，肯定要把它發(fā)的熱盡快且盡量多的傳導出去。所以膠肯定要求有良好的導熱性，可以說(shuō)期望膠的導熱系數越高越好。電源中的電解電容，溫度每升高十度壽命約縮一半，但你不能給它加散熱片；變壓器、電感溫度一高很多參數都在變整個(gè)設計就難度提升，你也不好給他加個(gè)散熱片。
防水電源整個(gè)需密封，而空氣的導熱率是很低的，主要靠對流與輻射。但是對流是不可能的，元件都悶在盒子里。
所以灌導熱性好的膠可以相當于將每個(gè)元件放在外面散熱，不但提高壽命而且簡(jiǎn)化設計。
3、絕緣強度，這個(gè)好辦?；旧纤械哪z都不導電，但是要注意，象環(huán)氧類(lèi)的AB膠固化反應不完全可能會(huì )有點(diǎn)局部導電。還有為了節約在里面摻沙，那就不好說(shuō)。第一你的沙是不是脫水處理等加工過(guò)，還就是你的沙會(huì )不會(huì )有些其他元素干擾了固化；AB劑配比是否合理、混料是否充分均勻、其他條件是否都具備。
4、環(huán)保要求，一般都有過(guò)認證。就看是不是提供的產(chǎn)品與認證的是一致的了，環(huán)保的和不環(huán)保的材料價(jià)格差的還是不少的。
5、阻燃要求，一般就看UL里的阻燃測試。一般要求94-V0以上。
6、其他參數就多了，你要自己灌了去試。主要是你的供應商要恒定，他的供應要穩定，工藝要穩定。否則離散性太大。
關(guān)于幾種膠的一點(diǎn)看法：
1、環(huán)氧樹(shù)脂：我認為不宜灌封電源，主要是收縮應力大、導熱性差?？赡軙?huì )拉傷元件、焊盤(pán)或是改變磁路氣隙。加之如果固化不完全，可能局部導電。導熱性差如同給元件蓋了件被子，悶在里面烤。實(shí)踐證明灌封后不良率高，且越大電源壞的越多。
2、有機硅膠，用的很多。好的導熱性、防水性等都不錯，屬柔性灌封膠也不會(huì )拉傷元件。只是很貴且因其很貴所以供應的產(chǎn)品是否與檢測認證一致很重要。
3、聚胺脂，這塊本人不熟也不敢妄言。但聽(tīng)說(shuō)有毒有待考證。
4、熱熔性黑膠，這種類(lèi)別的膠屬石化基材。常溫下固態(tài)，灌封是加熱到130-160液化后直接灌封，屬單組份柔性膠。
為什么開(kāi)關(guān)電源灌膠后EMI變差？
灌膠后變差，主要是膠的介電常數比空氣大幾倍，增加了元器件之間的耦合強度，這使得大量的低頻開(kāi)關(guān)噪音被這個(gè)增大的電容更多的耦合到外界。
灌膠后EMI變差可能是困擾一些工程師已久的問(wèn)題，一些經(jīng)驗給大家分享：
灌膠后EMI變差又分為：傳導（CS）變差和輻射(RS)變差;
1、傳導變差，整改的方法有：（1）EMI濾波電感浸油，包膠帶（減小灌膠對其的影響）；（2）共模電感用帶槽的骨架，例如UU和OTC型的骨架；（3）輸入對地或外科加Y電容。
2、輻射變差，整改的方法有：（1）輸入或輸出線(xiàn)上套磁環(huán)；（2）地線(xiàn)上套磁環(huán)；（3）膠的材質(zhì)。
特別注意散熱器接一定要接地，接地工藝要好不能出現接地不良！
