提升格局,看清EMC

來源: 時間:2022-04-15 08:28:18 瀏覽次數:

“格局”,本意指的是一個人對于自己所處小環境、大環境的“局勢、態勢”的認知;“視野”,本意指的是,一個人所能觀察或認識到的的范圍或者說程度。提升格局,就能讓你看到更大的世界,這種感覺就像是“XX,為什么之前我就沒想到?”,這說明你接收到了來自更高段位的信息,而在這信息出現之前,你幾乎是想破腦袋也沖不過去那個關卡的。格局之所以提升不了,是因為視野受限,看不到或根本不想看到更高層次的認知。

  提升格局就是要把“難以接受”這種情感舍棄掉,事物的核心是客觀的與你認知無關不,它就在那里,你能否看清它,取決于你的視野與格局。你不能說因為你從小到大都被一種輿論洗腦,所以現在“難以接受”就是正確的,那你就永遠找不到它。

提升格局第一條:擴大視野

  當我們的視野限制在一定有限的范圍時,作出看似最適合自己的決定,給出了認為最正確的評價,然而,當把聚焦的范圍擴大,剛才正確的決定和主觀評價可能就不再正確,而影響這些的,都是由于空間發生改變,空間內的對象發生改變,因此規則就隨之改變。

  做人如此,做技術如此,做EMC技術也是如此。舉個例子,分析輻射發射問題時,也許都會(huì )一致認為,布置在印制板中的高速印制線(如時鐘信號線、PWM信號線等)會(huì )產生輻射,如圖1所示:

1 印制線產生輻射示意圖



  于是,把處理的措施全聚焦在這根印制線上。給它加濾波,輻射變低了,進一步堅定的認為就是這根時鐘線在產生輻射,思路和視野停留在了這根信號線上??墒?,一根印制線不應該是信號的全部,電信號的傳遞都是閉環的。信號線從左傳遞至右側,再從右側的信號地返回,組合成一個完整的信號回路,這才是這個完整的信號傳遞。于是分析發現,輻射并不是這根印制線產生的,而是這根印制線所在的環路產生的,原理如圖2所示。

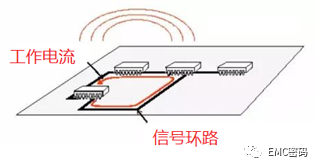

2 環路產生輻射原理圖



  信號環路產生輻射的概念告訴我們,當信號線的地回流地線無限的接近這根信號線時,信號環路產的輻射會(huì )變零。于是,控制PCB中的信號環路面積是產品EMC設計的基本要求。你的視野范圍變大了,不再只關注那根信號線。然而,在高速電路板設計時,信號的環路面積是非常容易被控制的,最簡單有效的措施就是鋪設地平面。當地平面存在于高速信號線下方時,信號線的環路面積是信號線長度與層間距的乘積,信號頻率低于GHz時,其產生的輻射基本不會(huì )超過標準的限值。

  那是不是等于產品的輻射就控制住了?遠遠不是,我們需要再進一步擴大自己的視野??匆幌聢D3,圖中PCB上的高頻信號在“0V”地上回流時,由于地上的阻抗也會(huì )產生壓降ΔV,這個電壓再驅動圖中右側與之相連的電纜,就產生的流向外部的共模電流,當此共模電流流過電纜時,由于電纜的長度較長,具備等效發射天線的條件,就產生了輻射,這種輻射叫共模輻射,它是產品輻射超標的典型原理。相比于只看到信號環路輻射的人,看到共模輻射的人的視野更大。


3 典型共模輻射原理圖



  按工程常見的EMC思路:“出現EMC測試不能通過,馬上想著去定位問題、去找問題的根源”,那么圖3所示的輻射到底是誰造成的?”有人會(huì )回答是電纜;有人回答是地阻抗;有人回答還是那個信號線。遺憾的是正確答案即不是電纜、不是地阻抗、也不是信號,而是電纜+地阻抗+信號,是三者共同組合在一起形成的“系統”導致內部的高頻信號源通過地阻抗傳遞至等效發射天線。所謂解決EMC問題,不是努力尋找所謂的“源頭”(因為根本沒有“源頭”),而是把“系統”破壞。圖3所示的案例中,降低信號頻率、降低地阻抗、取消電纜等效發射天線等都是可以的。這里提到的“系統”可以理解為 是一個過程。過程中的各點不是EMC問題的全部,只是組成部分。解決emc問題的本質是破壞這個過程。只要過程能破壞,問題就能解決。

   為什么我們老想著要去定位問題,那是因為受視野的局限性,看到的都是局部,同時也混淆了“問題產生的原因”與“解決問題的入手點”是兩回事。就像吃藥可以治好病,但生病的原因不一定是因為沒吃藥??磥?lái)只有當視野大到能看到全局時,才能看到真正的問題,因為問題就在全局中。



提升格局第二條:善于觀察與分析

  每一種事物都有自己的核心,這就是它的運行行原理,當你想去觀察、分析、評價的時候,要記得把它的內核給挖出來。有些事在有些人眼里,非常顯而易見,但在另一些人眼里,好像難以接受。正確的面對這種難以接受,然后用更長的時間跨度和更大的空間跨度去看待問題、分析問題、解決問題,無論你得到的結論看起來有多荒謬,都比之前的思考要好。

    具備以上分析視野的工程人員,已經非常不錯了,但是EMC問題錯綜復雜,光有這些視野是不夠的。假設圖3所示的EMC問題被低阻抗的地平面設計解決,那么電纜的輻射就不會(huì )再有了嗎?顯然不是,舉個例子就是圖4所示原理產生的問題。圖中的時鐘信號線通過串擾的方式將時鐘信號串擾到I/O信號線上,而I/O信號線傳遞至電纜時就產生了輻射。這個案例中,光有較低的地阻抗是沒有用的。相比于圖3所示的問題,圖4所示輻射問題的產生過程顯然更為復雜。工程人員只有善于觀察與分析,才能逐步深入其中,洞悉其奧秘。

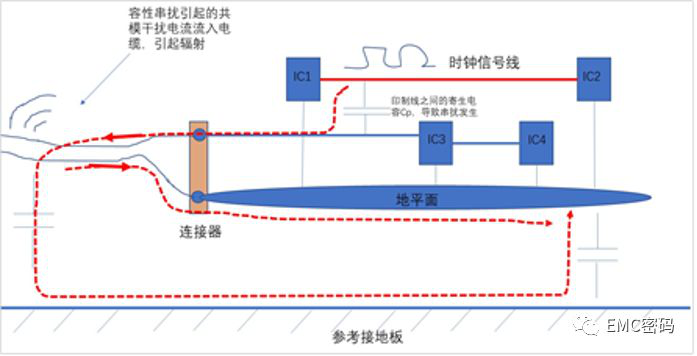

4  串擾引起的EMI輻射原理圖



提升格局第三條:直擊事物的核心

  對于圖3原理所示的EMC問題,有個措施可以降低輻射,那就是圖5所示的接地,即將電纜端口的工作地接至機殼。當工作地在電纜端口接殼體時,共模電流被旁路在產品內部,電纜中的共模電流大大降低,輻射也大大降低。此方法是產品EMC設計中常用的措施,是產品EMC設計的核心之一,也是EMC風險評估的風險要素之一。

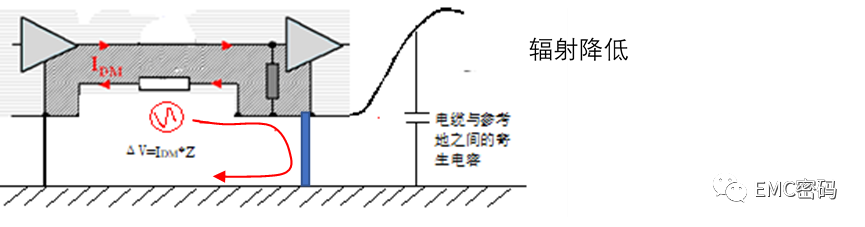

5 電纜端口接地降低輻射



可是,就是這樣的一種設計,會(huì )碰到以下一種案例:

  如圖6所示表達了一種系統中部件之間的互連電纜產生的輻射。圖6中部件2中的高速信號線S2回流時,在地平面上產生的地噪聲電壓ΔV2驅動左側的電纜使互連電纜上產生共模電流產生輻射。若部件1的PCB板工作地不接機殼,圖6所示的共模電流需要通過部件1中PCB與殼體之間的分布電容CP返回到殼體再回到部件1。這樣的設計雖然部件1的PCB的地沒有與殼體互連,但是測試也許是能通過的。

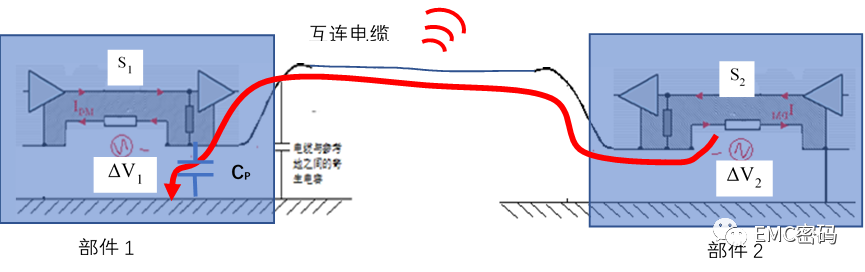

6 系統中部件之間的互連電纜產生的輻射



   但是,當圖6所示的部件1被圖7所示的部件1所取代時,由于圖7所示的部件1的PCB的工作地與機殼在電纜端口是互連的,就導致系統中應ΔV2驅動而流過互連電纜的共模電流變大,于是輻射發射也變大了。

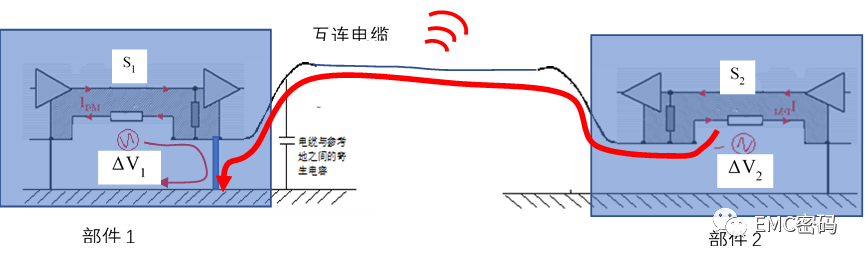

7 系統中部件1中PCB接殼體后互連電纜產生的輻射



  對比圖6所示的部件1的EMC設計和圖7所示的部件1的EMC設計,按圖5所描述的結論,明顯圖7所示部件1的EMC設計要比圖6所示部件1的EMC設計要更好。但是,就是這樣一個更好的EMC設計放在系統中,效果反而變差了。

  實際應用中,假設這個系統原先按圖6所示設計,并且EMC測試已經通過,圖6中的部件1由A供應商提供。某一天,供應商B設計了一個圖7所示的部件1,按圖5所示原理分析,供應商B提供的部件1在單獨的EMC性能上要比供應商A提供的要更好。但是當它放入系統中時,系統就出現的EMC問題,表現為輻射發射超標。工程中經常出現的案例表現通常是,當系統中某個部件被代替后,原來沒有EMC問題的系統變得有EMC問題,系統設計者通常會(huì )把問題都會(huì )歸罪于替代品,而不愿意相信是其它問題。導致這種思路的原因是試圖去單一的拆解原本是系統的EMC問題。正確的分析思路不應該僅聚焦在部件1,也不應該僅聚焦在部件2,而是要直擊事物核心,聚焦在整個系統,用全局視野去看EMC問題。你會(huì )發現圖7的部件1設計并沒有缺陷,缺陷在于圖7所示的部件2,即部件2設計時沒有實現工作地與殼體之間在電纜端口連接。

 當部件1設計也有缺陷時,部件2的缺陷也被掩蓋了,但是,當部件1設計良好時,部件2的設計缺陷就被暴露。簡單的說,部件1良好的EMC設計暴露了部件2EMC設計的缺陷。這就是人過分的優秀會(huì )暴露別人的缺陷的道理,但是我們要有慧眼直擊事物的核心來判別什么是優秀。

 可見:

EMC問題的產生是一個“過程”,而不是個別“點”;

產品有多復雜,EMC就有多復雜,要善于分析,只有產品設計時全方面的考慮各種因素(風險評估給出了19個因素),并保證一定數量的因素得到控制,才能最終獲得較高的EMC性能,通過EMC測試;

產品設計者一定要用系統的眼光分析任何一個EMC現象,隨著分析對象的范圍擴大,看到的EMC問題也越趨完整;

擴大視野才會(huì )收獲更多信息,提升格局方能看透EMC本質。
