觸摸屏又稱為“觸控屏”、“觸控面板”,它作為一種最新的電腦輸入設備,它是簡單、方便、自然的一種人機交互方式。它賦予了多媒體以嶄新的面貌,是極富吸引力的全新多媒體交互設備。電容屏及電阻屏被廣泛應用于平板電腦、手機、ATM機、自動售票機、儀器儀表、通信、航空航天、鐵路、交通、醫療等等。
電阻屏
電阻屏最外層一般使用的是軟屏,通過按壓使內觸點上下相連。內層裝有物理材料氧化金屬,即N型氧化物半導體——氧化銦錫(IndiumTinOxides,ITO),也叫氧化銦,上下各一層,中間隔開。ITO是電阻觸摸屏及電容觸摸屏都用到的主要材料,它們的工作面就是ITO涂層,用指尖或任何物體按壓外層,使表面膜內凹變形,讓內兩層ITO相碰導電從而定位到按壓點的坐標來實現操控。根據屏的引出線數,又分有4線、5線及多線,優點是不受灰塵、溫度、濕度的影響。缺點也很明顯,外層屏膜很容易刮花,不能使用尖銳的物體點觸屏面。一般是不能多點觸控,即只能支持單點,若同時按壓兩個或兩個以上的觸點,是不能被識別和找到精確坐標的。在電阻屏上要將一幅圖片放大,就只能多次點擊“+”,使圖片逐步進階式放大,這就是電阻屏的基本技術原理。
利用壓力感應進行控制。當手指觸摸屏幕時,兩層導電層在觸摸點位置就有了接觸,電阻發生變化。在X和Y兩個方向上產生信號,然后傳送到觸摸屏控制器??刂破鱾蓽y到這一接觸并計算出(X,Y)的位置,再根據模擬鼠標的方式運作。電阻式觸摸屏不怕塵埃、水及污垢影響,能在惡劣環境下工作。但由于復合薄膜的外層采用塑膠材料,抗爆性較差,使用壽命受到一定影響。
電容屏

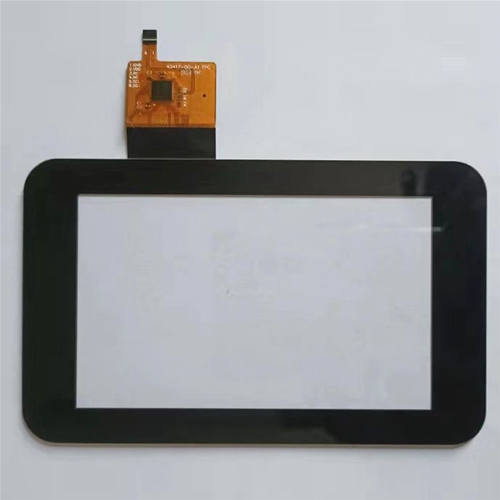

電容屏是利用人體的電流感應進行工作的,在玻璃表面貼上一層透明的特殊金屬導電物質,當有導電物體觸碰時,就會(huì )改變觸點的電容,從而可以探測出觸摸的位置。
電容能很好地感應輕微及快速觸摸、防刮擦、不怕塵埃、水及污垢影響,適合惡劣環境下使用。
另外我司自主研發的電容屏具體低輻射、戴手套、淋雨可觸摸等功能,實現了全部國產化的理念。
觸摸屏分類 |
電阻屏(軟屏) |
電容屏(硬屏) |
工作原理 |
利用壓力感應 |
利用人體的電流感應 |
透光率 |
>85% |
|
表面硬度 |
>4H |
>7H |
類型 |
G+G/G+F |
G+G/G+F+F |
觸控方式 |
單點觸控 |
多點觸控 |
工作溫度 |
-30℃~70℃ |
-55℃~85℃ |
存儲溫度 |
-40℃~80℃ |
-55℃~85℃ |
接口方式 |
USB |
USB、I2C、串口 |
芯片類型 |
禾瑞亞、AMT |
禾瑞亞、奕力、匯鼎 |
尺寸 |
2寸-55寸 |
