目前,電容式觸摸屏及電阻式觸摸屏被廣泛應用于平板電腦、手機、ATM機、自動售票機、儀器儀表、通信、航空航天、鐵路、交通等等。該類觸摸屏沒有實施考慮電磁兼容設計,只是滿足觸摸功能,基本上沒有電磁屏蔽功能。雖然該類普通觸摸屏中間層有導電性,但電磁屏蔽性能指標及電磁兼容指標也達不到其要求。
我公司生產研發的防電磁輻射觸摸屏,是在現有的電阻屏或電容屏基礎上增加了防電磁輻射功能。主要是在電阻屏或電容屏的背面粘貼邦定防輻射膜、粘貼邦定屏蔽玻璃,這樣在觸摸屏背面形成導電層,觸摸屏的數據線采用導電材料包裹,然后在觸摸屏四周邊沿包U型金屬箔、導電泡棉或其它導電材料,以提高電磁兼容性能。
該產品可有效地阻止電磁波的通過,能起到預防電磁輻射和電磁屏蔽的作用,可廣泛的應用于軍事、平板電腦、手機、ATM機、自動售票機、儀器儀表、通信、醫療、航空航天、鐵路、交通等等。當該產品安裝在視窗及顯示屏上時,既有電磁屏蔽效果還可以改善視覺效果。
另外由于普通觸摸屏的反光性,影響用戶的瀏覽速度,嚴重時甚至無法辨認圖像字符,字跡模糊,圖像細節模糊,看不太清楚。我公司生產研發的電磁屏蔽觸摸屏,在背面做了防眩光處理,反光性可得到改善。

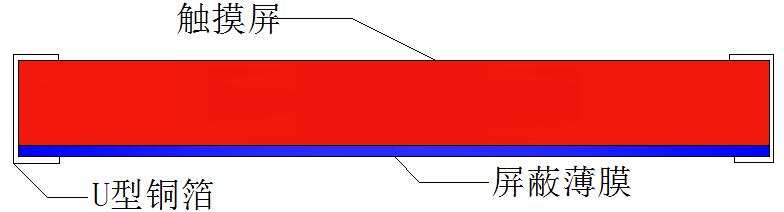

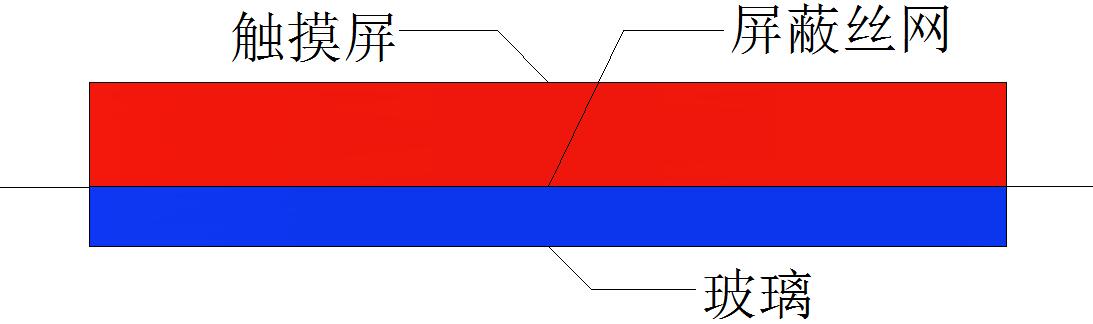

結構示意圖:
周邊結構:導電銅箔包U型邊和導電絲網外露兩種,兩者均能實現與金屬邊框良好接觸。采取哪種方式,主要根據客戶的結構設計以及安裝要求;導電銅箔包邊寬度以及導電絲網外露長度均根據客戶的需求。
國內外各品牌、規格尺寸和結構的電容式或電阻式觸摸屏均可采用安盾電磁屏蔽技術方案實現電磁屏蔽功能組合,是滿足軍用、商用高端觸摸屏新需求的整體方案 。電磁屏蔽觸摸屏是我公司專利產品,專利號:ZL 2014 2-0705037.X。
