產品功能

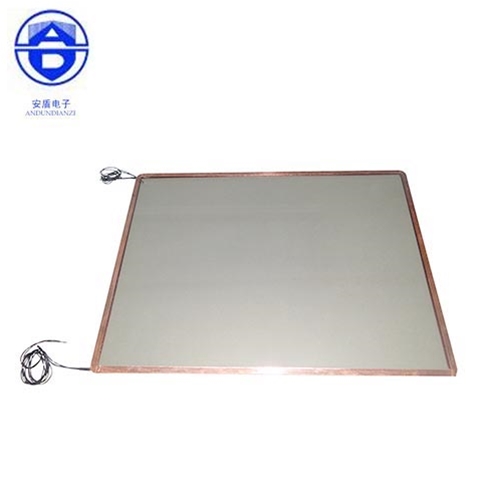

電加熱屏蔽玻璃具有防霜除霧、低溫加熱啟動液晶屏及電磁屏蔽功能,廣泛應用于液晶屏顯示器寬溫設計中。
產品結構

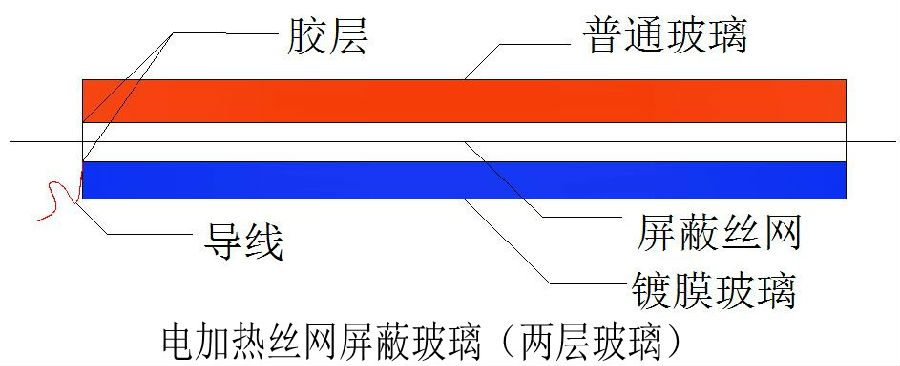

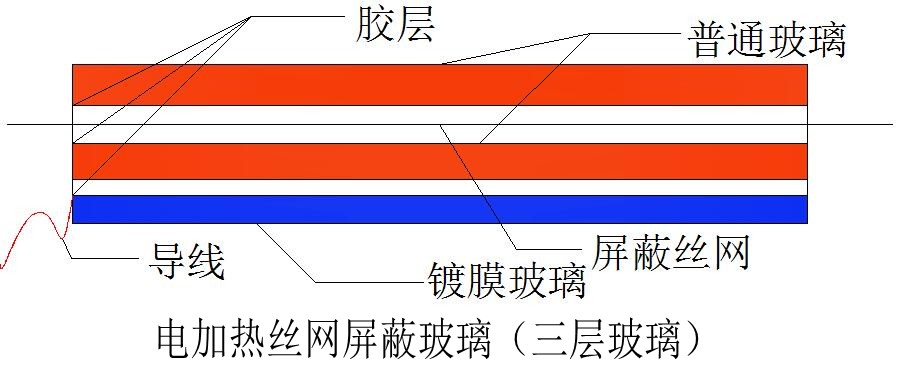

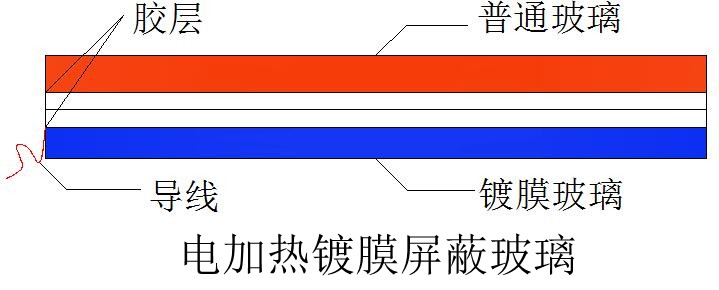

主要有電加熱鍍膜屏蔽玻璃和電加熱絲網屏蔽玻璃兩種;其中電加熱絲網屏蔽玻璃可以采用雙層或三層玻璃結構,具體根據客戶需求選擇。
產品技術參數
1)加熱玻璃主要技術參數(僅供參考)
名稱 |
規格 |
加載電壓 |
功耗 |
極間電阻值 |
電加熱屏蔽玻璃 |
15寸以下 |
24V |
30±10W |
R=U2/P |
電加熱屏蔽玻璃 |
15寸以上 |
24V |
70±10W |
2)周邊結構:U 型銅箔、絲網留邊、絲網留邊包銅箔 3 種結構
3)電源線引線方向根據實際安裝結構確定,電源線長度根據客戶需求。
注意事項
電加熱屏蔽玻璃其結構特殊,設計圖紙應準確提供窗口的可視區域尺寸、設計功率、線電阻阻值及加載電壓等技術數據,并提出為確保安全性所要求的絕緣電阻。導電銅箔位置應盡量設計充足的距離,建議距離邊沿 4mm 以上,便于制作以及防止加熱時因加熱過于集中使玻璃產生破裂現象。
