溫控卡主要有溫度傳感器及控制板兩部分組成,溫度傳感器感應實時溫度,將溫度傳送給控制板,控制板將傳送過來的溫度與設置的溫度進行比較,低于設置溫度時,控制板輸出啟動電加熱設備,當到達設置溫度時,控制板停止電加熱設備。
一、技術指標:
1. 工作電壓:12-24VDC
2. 工作電流:≤10A
3. 溫控卡溫度設置范圍:-55℃~99℃。
4. 外形尺寸:40×20×12.5(單位:mm)
5. 安裝孔及孔徑圖示
6.傳感器尺寸:30×3.5×0.5(單位:mm)
7.電源端子:三線接線端子,間距3.5mm。

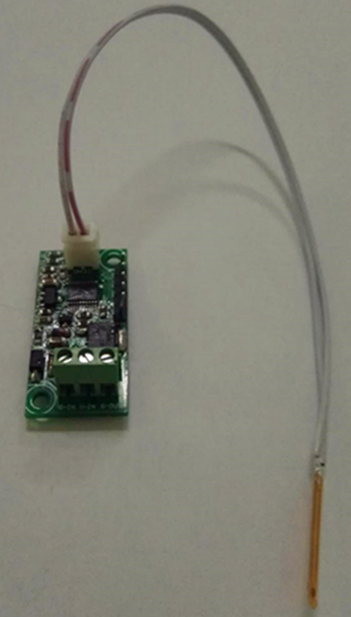

二、溫控卡示意圖

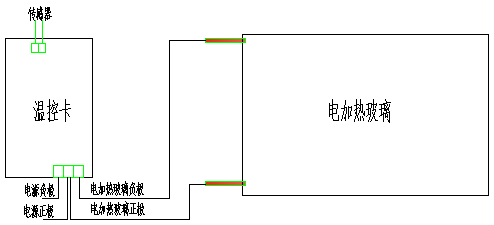

三、溫控卡與電加熱玻璃接線圖
四、注意事項:
1.溫控卡接線時,要有防靜電措施,防止靜電擊穿芯片。
2.不能帶電接線、不能帶電插拔傳感器。
