電磁屏蔽玻璃
電磁屏蔽玻璃

名稱:電磁屏蔽玻璃

詳細信息

電磁屏蔽玻璃用于有EMC要求的所有窗口。主要解決計算機系統與設備間的抗電磁干擾、防信息泄露,是重要的軍工配套窗口屏蔽材料;是軍事通訊設備、軍用電子儀器儀表的數字文字圖像顯示窗口、軍檢用通信車門窗等需要防止電磁干擾抑制電磁輻射,確保信息安全,保障軍用電子裝備和控制系統穩定可靠工作必選的顯示窗口材料。

1、電磁屏蔽玻璃種類

電磁屏蔽玻璃主要分為鍍膜屏蔽玻璃、絲網屏蔽玻璃、膜網屏蔽玻璃三大類。

鍍膜屏蔽玻璃

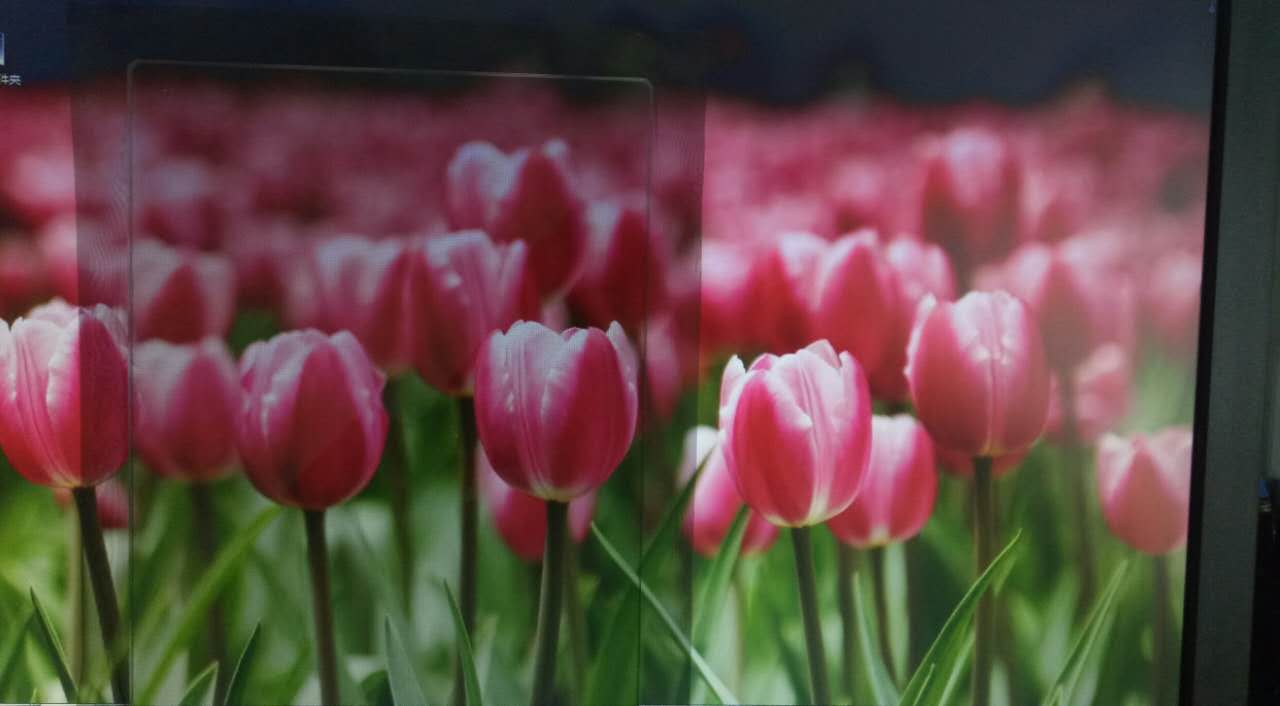

鍍膜屏蔽玻璃俗稱ITO導電玻璃,該產品是利用特殊工藝將普通玻璃面鍍上導電層,常規為單面鍍,當要求相對較高時,也可實現雙面鍍;鍍膜屏蔽玻璃的透光率較高,可達到85%以上,但屏蔽效能僅為20dB左右,雙面鍍可達到30-40dB;該類產品具有高保真、高清晰的特點,主要應用在對屏蔽效能要求不高,但對透光要求較高的場合。

絲網屏蔽玻璃

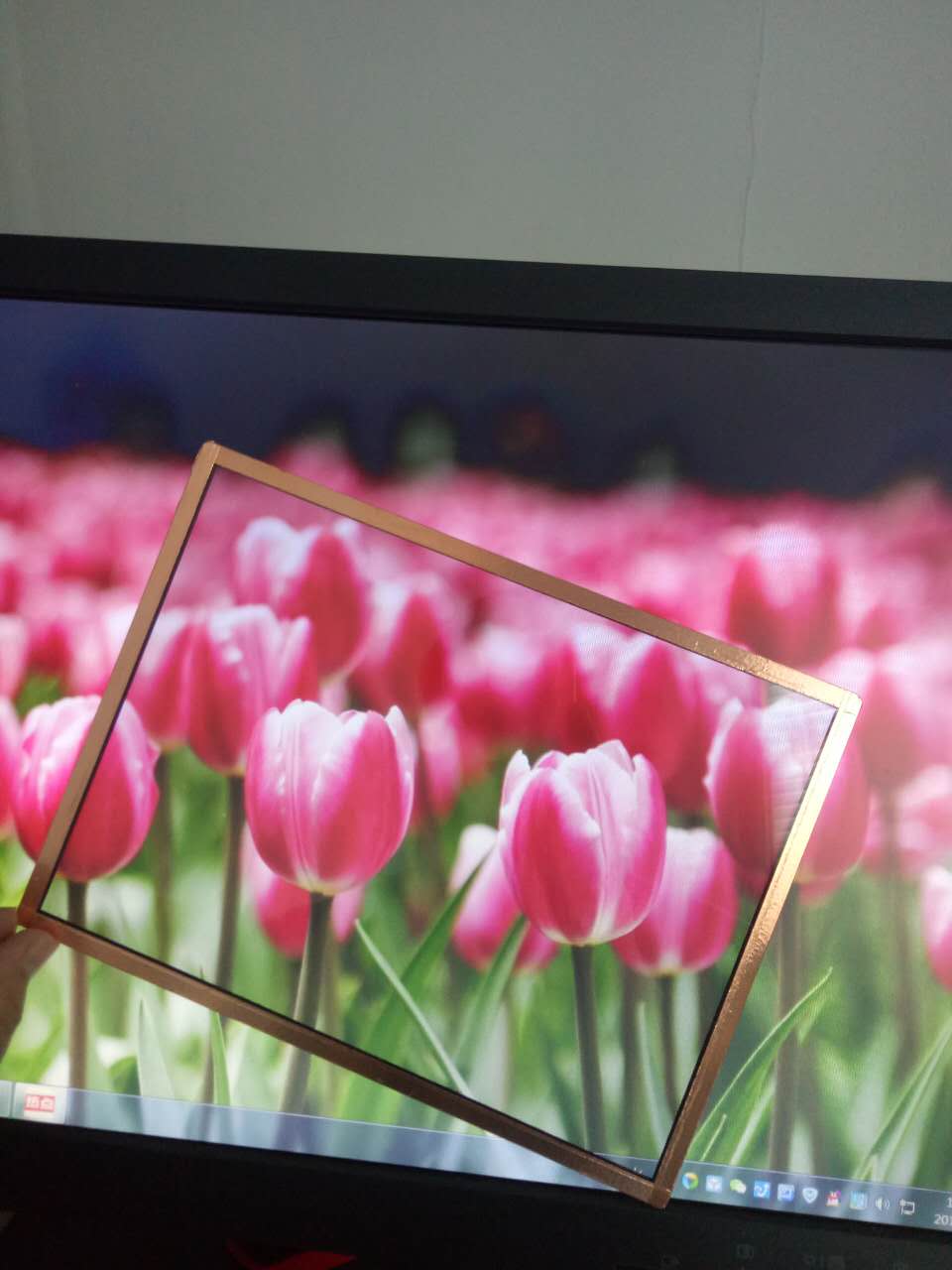

 絲網屏蔽玻璃是有兩片(或多片)有機/無機玻璃及經特殊處理的合金屏蔽網在高溫高壓下合成,具有高屏效的特點。絲網屏蔽玻璃的周邊結構包括包U形銅箔、絲網留邊、絲網留邊包銅箔及周邊刷導電銀漿,其中絲網留邊包銅箔是我司的一項專利技術。具體采用哪種結構根據客戶的使用要求。合金屏蔽網常規選用100目、130目、165目、250目等,具體根據客戶對屏蔽效能及透光率的要求選擇,既滿足對EMC的要求,又達到很好的視覺效果。

膜網屏蔽玻璃

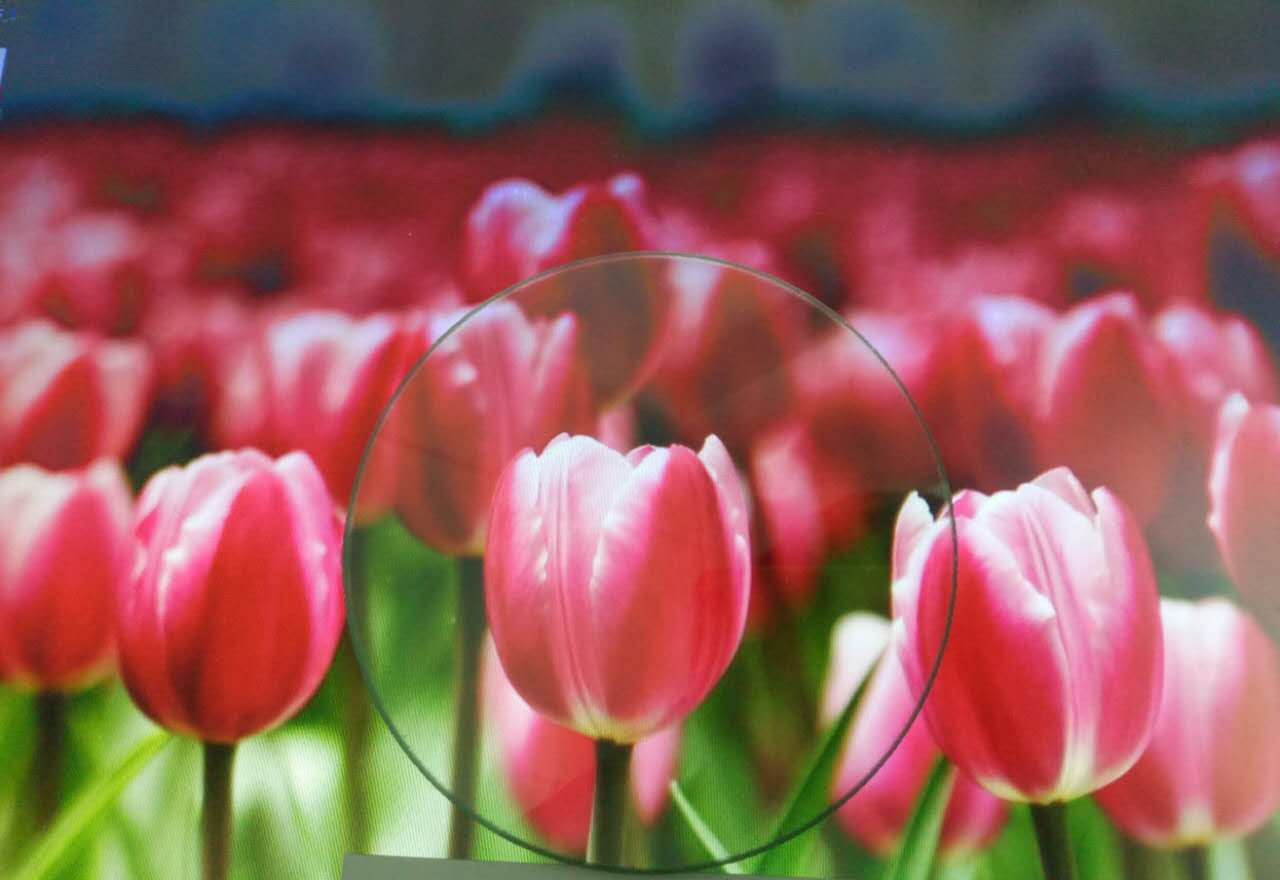

膜網是一種新型屏蔽材料,是將特別細的合金網通過特殊工藝附著在PET上,具有高屏效、高透光、高清晰的特點,90%的液晶屏不需要調測角度,不易產生莫爾條紋。膜網屏蔽玻璃改變了絲網屏蔽玻璃的結構,從而降低產品的厚度,薄度可以做到0.65mm。

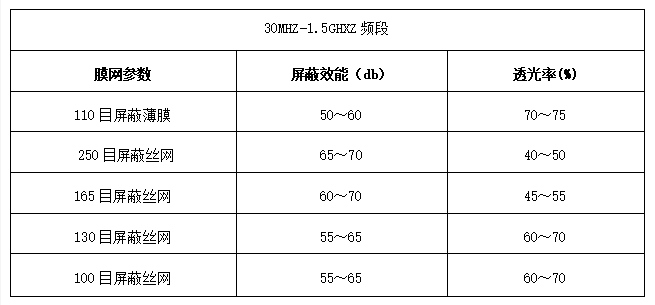

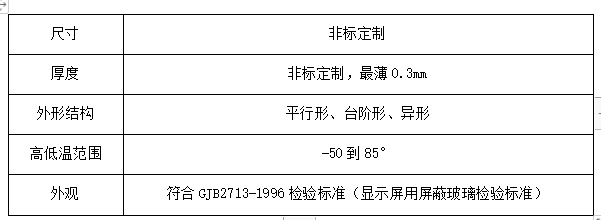

2、產品主要參數及性能

3、電磁屏蔽玻璃透光材料及優缺點

電磁屏蔽玻璃的透光度主要由玻璃原片(玻璃、亞克力玻璃)、光學膠層、電磁屏蔽絲網目數決定。其中玻璃原片和光學膠層的影響可以忽略不計,主要影響透光度的是電磁屏蔽絲網的目數,常規使用的電磁屏蔽絲網目數有100目、130目、165目、250目等。

電磁屏蔽絲網透光率越高,屏蔽效能越差;反之,透光率低,則屏蔽效能越高。

透光材料—玻璃:耐高溫700-1000°,耐劃傷,平整度好,但易破碎,重量重。

透光材料—亞克力:重量輕,不易破碎;高溫不得超過85°,否則易變形。

透光材料—光學膠:耐高溫150°,

透光材料—電磁屏蔽絲網:耐高溫,防腐抗氧化。

透光材料—新型屏蔽薄膜:耐高溫,透光率高。

4、電磁屏蔽層材料及優缺點

電磁屏蔽玻璃屏蔽層主要包括夾層屏蔽層和周邊屏蔽層。

夾層屏蔽層材料有電磁屏蔽絲網和鍍膜兩種,其中電磁屏蔽絲網材質又分為銅網、合金網、蝕刻網。而鍍膜層則是采用特殊工藝做在玻璃表面。周邊屏蔽層是指電磁屏蔽玻璃周邊的結構處理,分銅箔包U邊、絲網留邊、絲網留邊包銅箔三種。

中間屏蔽層材料的優缺點:

⑴銅網在電場下屏蔽效能較好,對磁場沒有屏蔽效能。

⑵蝕刻網透光率較高,達到75-80%,屏蔽效能較合金網低一些,在要求透光率高的情況下,可以選用蝕刻網。

⑶用戶選用較多的是合金網。合金,是由兩種或兩種以上的金屬經特殊方法所合成的金屬物質。合金網主要是銅鎳鐵的成分,鐵是低頻下屏蔽磁場很好的材料;銅則是高頻下屏蔽電場較好的材料;而鎳能在潮濕空氣中表面形成致密的氧化膜,不但能阻止繼續被氧化,而且能耐堿、鹽溶液的腐蝕。三者的結合,既滿足高低頻的抗干擾要求,又防止在惡劣環境下,材料被腐蝕和氧化。

⑷鍍膜玻璃,透光率較高,達到90%以上;但屏效較低,在20dB左右。因屏蔽層直接露在外面,所以安裝使用時,易造成劃傷。

周邊屏蔽層優缺點:

絲網外露包銅箔是銅箔包U邊和絲網留邊兩種結構的升級版,經用戶及檢測機構驗證,該結構屏蔽效果高,且有效保護了留邊絲網,便于用戶安裝使用。

5、目前新技術電磁屏蔽玻璃有哪些?

單方面說電磁屏蔽玻璃,絲網留邊包銅箔屬于新技術新工藝,屏蔽效能提高,且用戶安裝使用方便。

若從功能角度出發,目前我司已成功研發出電磁屏蔽觸摸屏邦定、電磁屏蔽液晶屏、系統集成復合屏蔽玻璃(如觸摸屏+屏蔽玻璃+液晶屏)、電加熱屏蔽玻璃。以上從多個產品集成為一體產品,便于用戶安裝使用。

從屏蔽材料方面,新型屏蔽薄膜已被廣大客戶應用,其透光率高,并解決了客戶對屏蔽玻璃厚度的要求。目前納米屏蔽材料我公司正在研發中,實驗成功將會(huì )有新的功能及結構的突破。

6、超薄或較薄電磁屏蔽玻璃使用/研究現狀

目前,根據用戶對電磁屏蔽玻璃的安裝結構及重量的要求,我公司生產的超薄電磁屏蔽玻璃,薄厚度可以做到0.3mm。


德州安盾電子有限公司是專業從事科研、生產、銷售防電磁輻射產品的高新技術公司,公司以清華大學、北京航空航天大學為技術后盾。
